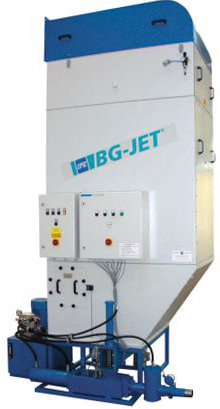

BG-JET® 250 auf Brikettpresse
Mobile Filter- und Entstaubungsanlage für die Innen- und Außenaufstellung.
IPE-OFFJET®-SYSTEM (Oberflächenfiltration mit automatischer Jet-Impuls-Abreinigung)
Reinluft-Unterdrucksystem mit eingebautem Hochleistungsventilator, wahlweise von 2.100 bis 2.450 Pa Unterdruck, Schaltschrank mit Volumenstromüberwachung und automatischer JET-Impuls-Abreinigung, Erkennung von 4 Bearbeitungsmaschinen mit autom. Ventilatoranlauf, 5 m Anschlusskabel mit CEE-Stecker, 5-polig, 32 A, Phasenwender.
Gehäuse in stabiler Rahmenbauweise, später erweiterbar (IPE-Filterbausteinsystem), verzinkte Ausführung, geprüftes Filtergehäuse – druckstoßfest bis 200 mbar! Anlage inkl. leistungsstarker Brikettpresse. Die Ansaugstutzen sind standardmäßig links (L) angebaut, können aber auch rechts (R) ausgeliefert werden.
Die Vorteile im Überblick:
- Reststaubgehalt „H3“ < 0,1 mg gem. TRGS 553
- BG-geprüftes Filtermaterial (Abscheidegrad 99,95%)
- EW90-Prüfbescheinigung - hoher Brandschutz
- Aufstellung im Arbeitsraum zulässig
- energiesparender Antrieb Energieeffizenzklasse IE3
- vollständige Nutzung der Wärmeenergie durch 100 % Luftrückführung
- serienmäßige SPS-Steuerung mit internem Bediendisplay und automatischer Filterabreinigung
- automatische Feuerlöscheinrichtung
- geringe Bauhöhe ab 3,06 m
- äußerst platzsparend
- sehr hohe Absaugleistung bis 4.300 m³/h - dabei geringer Energieverbrauch
- IPE-Filterbausteinsystem - dadurch jederzeit erweiterbar!
Jedes Gerät ist mit größeren Filterflächen lieferbar – dadurch höhere Leistung und längere Filterstandzeit!
Brikettpresse ECOpress 50/10, Hydraulik 4 kW, Pressleistung materialabhängig 30 bis 50 kg/h, Schaltschrank mit automatischer und manueller Ein-/Ausschaltung, Spänesammelbehälter. Die Brikettpresse verfügt standardmäßig über eine Schneckenzuführung und einen Stopfzylinder zur Vorverdichtung.
Ebenso sind optional Pressleistungen mit 70 kg/h (ECOpress 70) und 90 kg/h (ECOpress 90) lieferbar.
Die Brikettpresse kann wahlweise als Links- oder Rechtsausführung geliefert werden.
Kontakt
Wir beraten Sie gerne!
Kontakt aufnehmen ...
| Niedrige Bauform Ventilator seitlich angebaut, dadurch weniger Höhe! |
BG-JET250 4 kW* |
BG-JET250 4 kW große Filterfläche |
BG-JET250 5,5 kW |
BG-JET250 5,5 kW große Filterfläche |
|---|---|---|---|---|
| Max. Volumenstrom in m³/h | 4.000 m³/h | 4.200 m³/h | 4.300 m³/h | 4.300m³/h |
| Nennvolumenstrom bei 20 m/Sek. | 3.534 m³/h | 3.534 m³/h | 3.534 m³/h | 3.534 m³/h |
| Schnittstellenunterdruck bei Nennvolumenstrom | 2.100 Pa | 2.200 Pa | 2.350 Pa | 2.450 Pa |
| Filterfläche in m² (BIA-Kat.: C) Staubklasse M | 20,3 m² | 25 m² | 20,3 m² | 25 m² |
| Filterflächenbelastung b. Nennvolumenstrom | 174 m³/m²/h | 141 m³/m²/h | 174 m³/m²/h | 141 m³/m²/h |
| Schalldruckpegel | < 72 dB (A) | < 72 dB (A) | < 72 dB (A) | < 72 dB (A) |
| Motorleistung Ventilator 400 V / 50 Hz | 4,0 kW/8,7 A | 4,0 kW/8,7 A | 5,5 kW/10,5 A | 5,5 kW/10,5 A |
| Anschlussstutzen Absaugrohr | d=250 mm | d=250 mm | d=250 mm | d=250 mm |
| Pressleistung in kg/h (materialabhängig) | 30 - 50 | 30 - 50 | 30 - 50 | 30 - 50 |
| Motorleistung aller Motoren Brikettpresse ECOpress 50/10 | 5 kW / 400 V | 5 kW / 400 V | 5 kW / 400 V | 5 kW / 400 V |
| Platzbedarf Grundfläche in mm (L x B) | 2.250 x 1.270 | 2.250 x 1.270 | 2.250 x 1.270 | 2.250 x 1.270 |
| Gesamthöhe in mm | 3.060 mm | 3.260 mm | 3.060 mm | 3.260 mm |
| Gewicht | 1.590 kg | 1.650 kg | 1.600 kg | 1.660 kg |
| Schaltschrank mit Erkennung von 4 Maschinen u. autom. Ventilatoranlauf mit Jet-Impulsabreinigung und Volumenstromüberwachung, Artikel-Nr. | 770068 | 770230 | 770074 | 770234 |
| Schaltschrank wie vorstehend und zusätzlicher Ansteuerung von 4 E/P-Schiebern, Artikel-Nr. | 770069 | 770231 | 770075 | 770235 |
| Hohe Bauform Ventilator oben aufgebaut, dadurch weniger Stellfläche! |
BG-JET250 4 kW* |
BG-JET250 4 kW große Filterfläche |
BG-JET250 5,5 kW |
BG-JET250 5,5 kW große Filterfläche |
|---|---|---|---|---|
| Platzbedarf Grundfläche in mm (L x B) Gesamthöhe in mm |
2.010 x 1.270 3.700 mm |
2.010 x 1.270 3.900 mm |
2.010 x 1.270 3.700 mm |
2.010 x 1.270 3.900 mm |
| Schaltschrank mit Erkennung von 4 Maschinen u. autom. Ventilatoranlauf mit Jet-Impulsabreinigung und Volumenstromüberwachung, Artikel-Nr. | 770071 | 770232 | 770077 | 770236 |
| Schaltschrank wie vorstehend und zusätzlicher Ansteuerung von 4 E/P-Schiebern, Artikel-Nr. | 770072 | 770233 | 770078 | 770237 |
* Die erste BG-JET 250 mit 4 kW-Motor und 20,3 m² Filterfläche als energiesparende Ausführung mit niedrigem Schnittstellenunterdruck ist geeignet für das Absaugen von Einrichtungen mit einem erforderlichen Unterdruck < 1000 Pa. Nicht geeignet zum Absaugen von Maschinen und Einrichtungen mit einem erforderlichen Unterdruck ab 2000 Pa und höher bei 20 m/s (z. B. Standard-Holzbearbeitungsmaschinen).
Weitere Produktoptionen
| Bezeichnung: | Artikel-Nr. |
|---|---|
| Erweiterung ECOMAT-Steuerung um 4 Maschinenerkennung auf 8 Maschinen | 910223 |
| Erweiterung ECOMAT-Steuerung um 4er Maschinenerkennung und 4 E/P-Schieberfunktion | 910224 |
| weitere 4er-Erweiterung auf 12 Maschinen und 12 Schieber, 24 VDC inkl. Wandlerspulen | 910225 |
| Wetterschutzdach bei Außenaufstellung | 750006 |
| Mehrpreis für lackierte Ausführung Farbton IPE-blau (RAL 5005) und lichtgrau (RAL 7035) | 770104 |
| Löschautomatik, diese Löschautomatik ist bei Aufstellung im Arbeitsraum Vorschrift! Vorwarnung bei 50° C und Löschwassereinspeisung bei 70° C. Automatische Abschaltung nach erfolgtem Löschvorgang. Bestehend aus Schaltschrank, Temperatursensor, 230V-Magnetventil ¾". |
770029 |

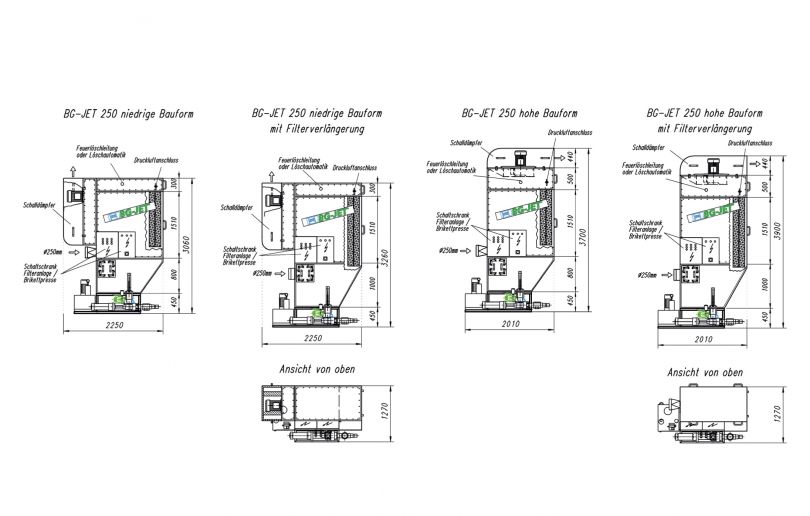

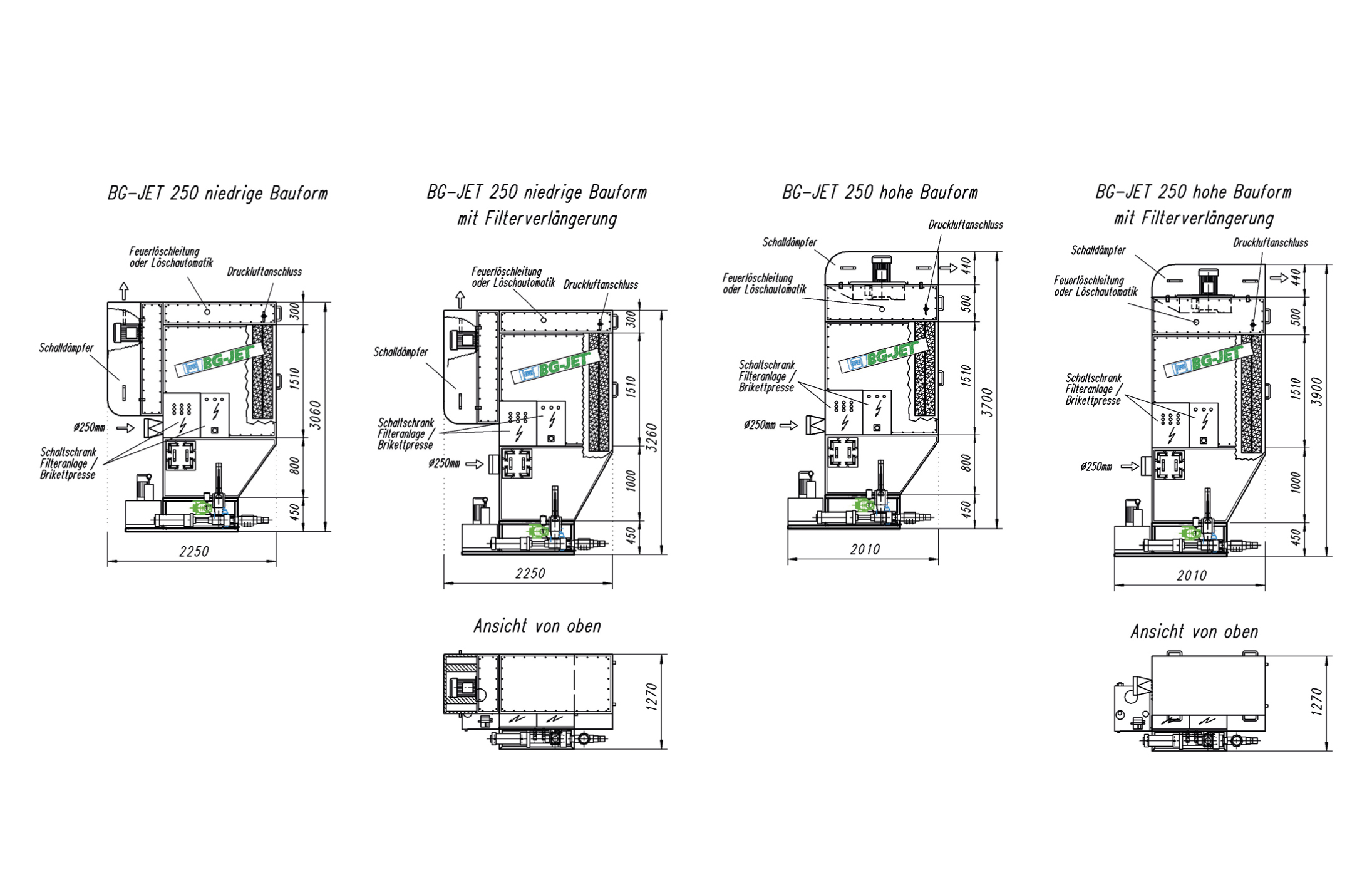

Technische Zeichnung BGJet 250 auf Brikettpresse - (zur Großansicht bitte klicken)
